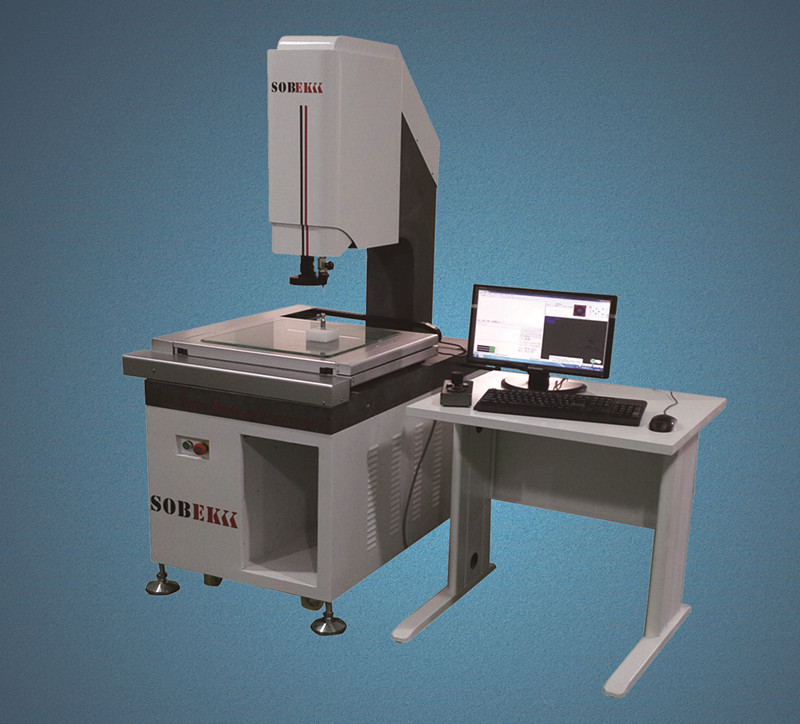

ACP系列全自動影像測量儀


　　ACP系列全自動影像測量儀，源自SOBEK(www.sobekk.com)杰出的影像儀硬件技術，配備了業界功能最強大的自動影像測量軟件，可對點、線、圓等元素實現精準測量，并具有強大的報表輸出功能，特別適用于種類多、大批量的產品測量，廣泛應用機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機(電腦)、液晶電視(LCD)、印刷電路板(線路板、PCB)、汽車、醫療器械、鐘表、儀器儀表等行業。
　　　　ACP全自動影像測量儀的主要特點：
　　◆ 高性能伺服電機運動裝置,保證儀器高速運行下高靜音,高精度,高重復度
　　◆ TPI精密絲桿、讓測量定位精度準確可靠、定位精度可達到0.001
　　◆ 立柱和底座采用高精度的花崗巖結構、穩定可靠。
　　◆ 配備SBK-CNC-3D多功能測量軟件、讓測量速度比手動影像測量儀提升4-5倍.
　　◆ 可導入DXF文件進行快速檢測,實現快速編程.批量測量同規格產品.
　　◆ 測量數據可導入Word、Excel、AutoCAD、圖文并茂的報表輸出功能、輕松輸出檢測結果
　　◆ 具有自動輪廓掃描、輪廓跟蹤、產品外形自動掃描等功能.
　　◆ Z軸采用上銀精密級線性導軌和X、Y軸采用高精度交叉導軌、保證機器精度及使用壽命。
　　◆ CNC專用高清晰度鏡頭和專用高分辨率CCD、實現產品高清晰度測量。
　　◆ 業界先進的卡位鏡頭、輕松實現編程及程序測量,可選用自動變倍鏡筒.
　　◆英國 RENISHAW MCP探針系統可對工件進行點,平面 球,圓柱,圓錐,距離,高度,平面度,同心度 同軸度等三維尺寸或立體工件進行測量.
　　ACP300CNC全自動影像測量儀技術參數

型號		ACP300CNC
行程		300x200x200
外形尺寸		850x1300x1550
金屬臺面尺寸		460x360
工作臺玻璃尺寸		340x250
重量		250
承重		25
X 、Y軸測量精度(μm)		3.0+L/200
Z軸測量精度(μm)		5.0+L/100
X、Y軸運動速度		0-200mm/S（任意選擇）
Z軸運動速度		0-100m/S(任意選擇)
重復精度		0.003
操作方式		軟件
光柵尺		0.0005mm玻璃光柵
X、Y軸導軌		精密級交叉導軌
Z軸導軌		臺灣“上銀”H級精密直線導軌
Z軸絲桿		臺灣“TBI”研磨滾珠絲桿
軸承		日本原裝“NSK” 雙例組合向心球軸承
電機		“TIGER”交流同步伺服電機，定位精度≤0.001mm
運動控制器		ACT200（全閉環控制器）
攝像機		SBK-HC536 1/3英寸700線彩色高清晰度攝影機（帶白平衡功能）
視頻卡		高解析度彩色視頻卡
光源	輪廓光	輪廓光 LED冷光源，透射光加裝聚光鏡片實現平行光照射
	表面光	3環LED角度冷光源，軟件操控，減少電氣元件損壞。
光學鏡頭		0.7-4.5X卡位鏡頭，1:6.5變倍比
放大倍率		光學放大倍率：0.7～4.5×；影像放大倍率：24～158X
軟件		SBK-CNC-3D專用全自動測量軟件
探針系統		英國 RENISHAW MCP
電腦		聯想電腦：內存2G、硬盤500G、19寸液晶顯示器、DVD光驅
電源		220V/50Hz/3A
工作環境		溫度20℃±2℃，溫度變化<2℃/hr，濕度30～80%
影像儀專用桌		內置開關電源、控制器、電機驅動器、電源控制開關、指示燈、急停開關、移動滾輪
保修期		12個月
