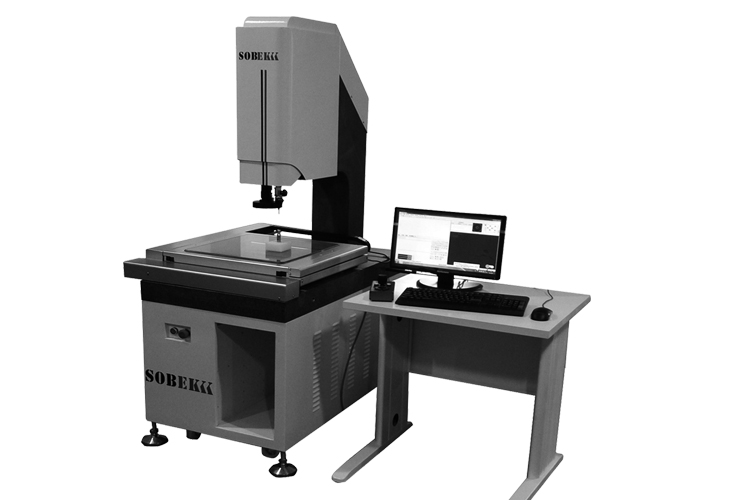

AC系列全自動影像測量儀
AC系列全自動影像測量儀
源自SOBEK(www.sobekk.com)杰出的影像儀硬件技術，配備了業界功能最強大的自動影像測量軟件，可對點、線、圓等元素實現精準測量，并具有強大的報表輸出功能，特別適用于種類多、大批量的產品測量，廣泛應用機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機(電腦)、液晶電視(LCD)、印刷電路板(線路板、PCB)、汽車、醫療器械、鐘表、儀器儀表等行業。
全自動影像測量儀主要測量對象： LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件(連接器、接線端子)、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、五金件、沖壓件、篩網、試驗篩、水泥篩、網板(鋼網、SMT模板)等。
全自動影像測量儀主要測量元素：長度、寬度、高度、孔距、間距、Pin間距、厚度、圓弧、直徑、半徑、槽、角度、R角等。
AC全自動影像測量儀的主要特點：
◆ 高性能伺服電機運動裝置,保證儀器高速運行下高靜音,高精度,高重復度
◆ TPI精密絲桿、讓測量定位精度準確可靠、定位精度可達到0.001
◆ 立柱和底座采用高精度的花崗巖結構、穩定可靠。
◆ 配備SBK-CNC-C多功能測量軟件、讓測量速度比手動影像測量儀提升4-5倍.
◆ 可導入DXF文件進行快速檢測,實現快速編程.批量測量同規格產品.
◆ 測量數據可導入Word、Excel、AutoCAD、圖文并茂的報表輸出功能、輕松輸出檢測結果
◆ 具有自動輪廓掃描、輪廓跟蹤、產品外形自動掃描等功能.
◆ Z軸采用上銀精密級線性導軌和X、Y軸采用高精度交叉導軌、保證機器精度及使用壽命。
◆ CNC專用高清晰度鏡頭和專用高分辨率CCD、實現產品高清晰度測量。
◆ 業界先進的卡位鏡頭、輕松實現編程及程序測量,可選用自動變倍鏡筒.
技術參數
| 型號 | AC300CNC | |
| 行程 | 300x200x200 | |
| 外形尺寸 | 850x1300x1550 | |
| 金屬臺面尺寸 | 460x360 | |
| 工作臺玻璃尺寸 | 340x250 | |
| 重量 | 250 | |
| 承重 | 25 | |
| X 、Y軸測量精度(μm) | 3.0+L/200 | |
| Z軸測量精度(μm) | 5.0+L/100 | |
| X、Y軸運動速度 | 0-200mm/S（任意選擇） | |
| Z軸運動速度 | 0-100m/S(任意選擇) | |
| 重復精度 | 0.003 | |
| 操作方式 | 軟件 | |
| 光柵尺 | 0.0005mm玻璃光柵 | |
| X、Y軸導軌 | 精密級交叉導軌 | |
| Z軸導軌 | 臺灣“上銀”H級精密直線導軌 | |
| Z軸絲桿 | 臺灣“TBI”研磨滾珠絲桿 | |
| 軸承 | 日本原裝“NSK” 雙例組合向心球軸承 | |
| 電機 | “TIGER”交流同步伺服電機，定位精度≤0.001mm | |
| 運動控制器 | ACT200（全閉環控制器） | |
| 攝像機 | SBK-HC536 1/3英寸700線彩色高清晰度攝影機（帶白平衡功能） | |
| 視頻卡 | 高解析度彩色視頻卡 | |
| 光源 | 輪廓光 | 輪廓光 LED冷光源，透射光加裝聚光鏡片實現平行光照射 |
| 表面光 | 3環LED角度冷光源，軟件操控，減少電氣元件損壞。 | |
| 光學鏡頭 | 0.7-4.5X卡位鏡頭，1:6.5變倍比 | |
| 放大倍率 | 光學放大倍率：0.7～4.5×；影像放大倍率：24～158X | |
| 軟件 | SBK-CNC-2D專用全自動測量軟件 | |
| 電腦 | 聯想電腦：內存2G、硬盤500G、19寸液晶顯示器、DVD光驅 | |
| 電源 | 220V/50Hz/3A | |
| 工作環境 | 溫度20℃±2℃，溫度變化<2℃/hr，濕度30～80% | |
| 影像儀專用桌 | 內置開關電源、控制器、電機驅動器、電源控制開關、指示燈、急停開關、移動滾輪 | |
| 保修期 | 12個月 | |
* L表示測量長度，以毫米為單位。
