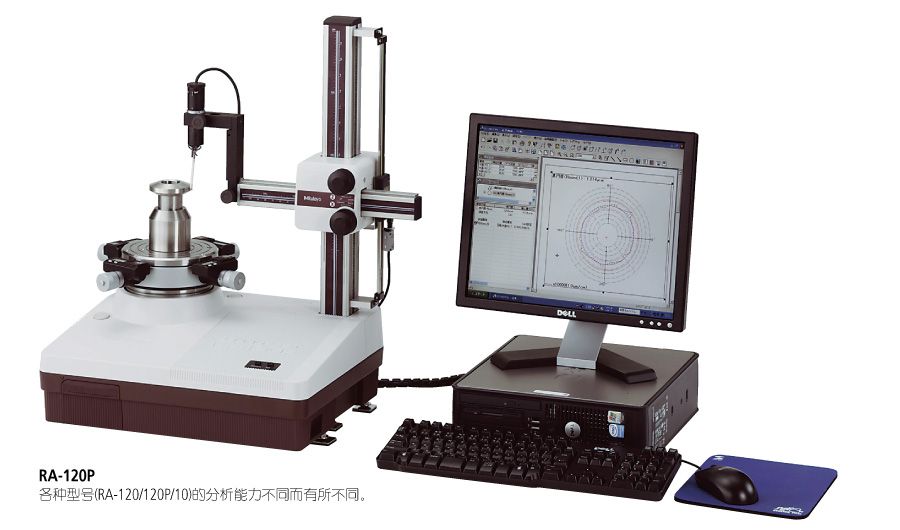

Mitutoyo圓度測量儀RA-120P基于PC機，配備Roundpak軟件控制所有操作，并提供了更加精準模式的分析能力?？梢栽u價軸與軸之間、軸與截面之間的共軸性。附有DAT功能有助于簡便、精確地對工
技術參數：
|
旋轉臺 |
直徑：0.01um~75um |
|
|
旋轉精度：（0.04+6H/10000）um（H=Probing height測量高度） |
|
|
旋轉速度：6rpm |
|
|
工作直徑：150mm |
|
|
中心范圍：±3mm |
|
|
升降范圍：±1° |
|
|
最大探測直徑：280mm |
|
|
最大工件直徑：440mm |
|
|
最大工件重量：20kg |
|
垂直圓柱 |
位移范圍：280mm |
|
|
粗/微進給：粗進給 約30mm/rev 微進給 約1mm/rev |
|
|
最大測量高度（OD）：280mm |
|
|
最大測量高度（ID）：280mm |
|
|
最大測量深度：100m2m（使用標準測頭時12AAB681） |
|
水平支臂 |
位移范圍：165mm |
|
|
粗/微進給：粗進給 約30mm/rev 微進給 約1mm/rev |
|
空氣補給 |
空氣壓力：390kPa |
|
|
空氣消耗：每分鐘45升（正常情況下） |
|
探頭與測針 |
測量范圍：±1000um |
|
|
測量力：70至100mN（7至10gf） |
|
|
測量方向：雙方向切換測頭 |
|
|
標準測頭（12AAB681）：硬質合金球ф1.6mm |
|
性能參數 |
|
|
|
數字濾波：2CR-75%/50%，2CR-75%/50%（相位校正），Gaussian-50% |
|
|
截止值：低通：15upr，50upr，150upr，500upr |
|
|
帶通：15-150upr，15-500upr，50-500upr |
|
|
參考圓：LSC，MZC，MIC，MCC |
|
|
資料分析項目：圓度、同心度、同軸度、垂直度、平面度、平行度、 |
|
|
壁厚偏差、徑向圓周跳動、軸向圓周跳動、與軸的同軸度、與平面的垂直度 |
|
|
放大陪率：100X-200,000X、自動或任意 |
|
|
數據采樣點：最多1，800點/轉 |
|
|
可測量截面?zhèn)€數：大于5 不大于100 |
|
|

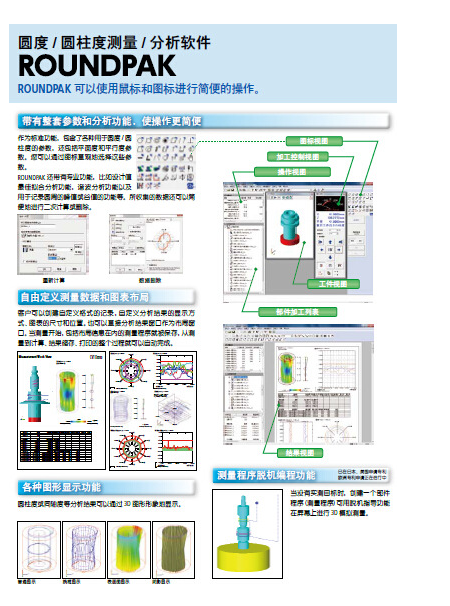

處理器：配備了Roundpak-100的PC |
|
|
記錄器：外部打印機(選件) |
|
|
氣壓：390kpa |
|
|
耗氣量：30L/min |
|
|
電源供給：100V-240V AC，50/60Hz |
|
|
電源消耗：40VA最大（不含PC） |
|
尺寸 |
主裝置： 660*415*620mm |
|
|
空氣過濾裝置：210*130*190mm |
|
重量 |
主裝置：40kg |
|
|
空氣過濾裝置：2kg |
|
標準附件 |
|
|
|
1、標準測頭（12AAB681） |
|
|
2、增益調整膜（350365） |
|
|
3、測量分析軟件Roundpak100 |
|
|
4、用戶手冊 |
|
選配配件 |
|
|
|

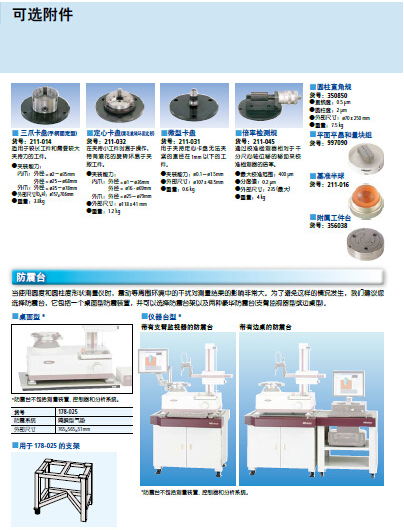

1、快速卡盤（211-032） |
|
|
2、參考半球（211-016） |

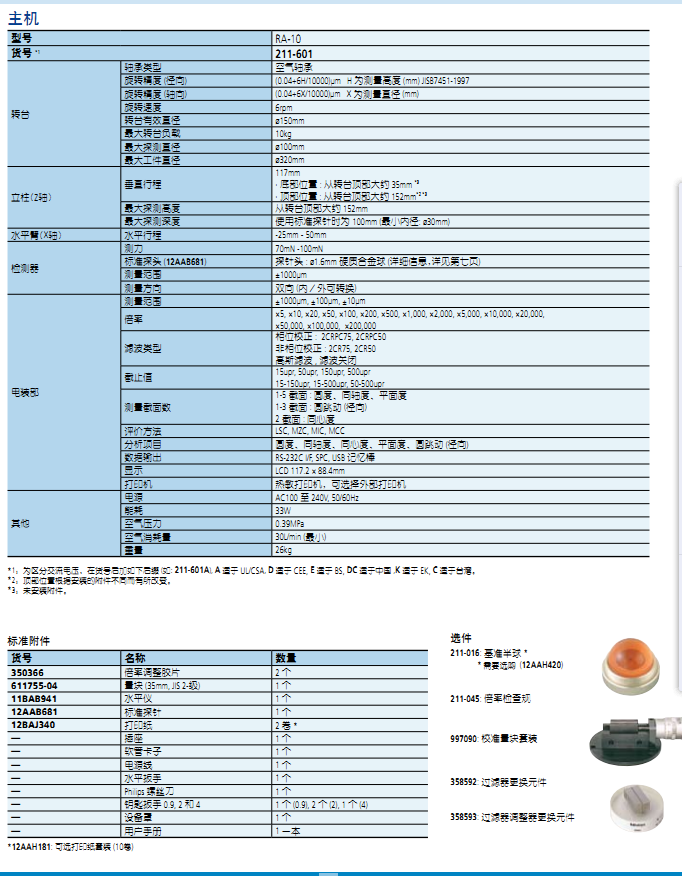

小型圓度測量儀Roundtest (圓度、圓柱形狀測量儀)RA-10
