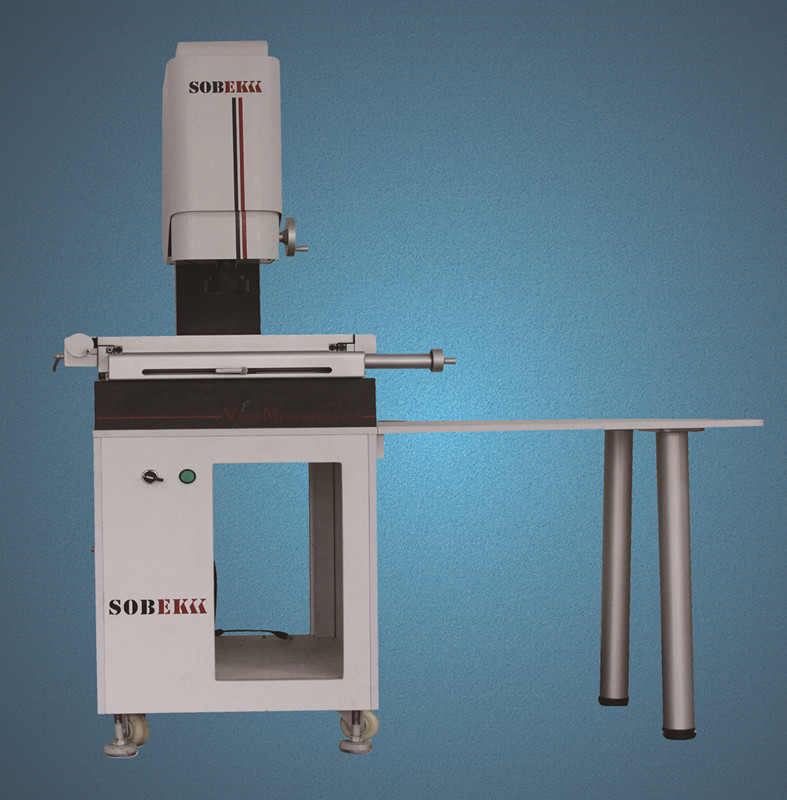

E系列影像測量?jī)x E系列影像測量?jī)x 源自索必克(www.sobekk.com)杰出的影像儀硬件技術,配備了業界功能最強大的手動影像測量軟件,可對點、線、圓等元素實現精準測量,并具有強大的報
型號 | E200 | E300 | E400 | |
行程 | 200x100x200 | 300x200x200 | 400x300x200 | |
外部尺寸 | 640x690x950 | 680x840x950 | 830x990x950 | |
重量 | 160 | 170 | 260 | |
承重 | 25 | 25 | 25 | |
測量精度(μm) | (X/Y)=(3.0+L/200) | (X/Y)=(3.0+L/200) | (X/Y)=(3.0+L/200) | |
光柵尺 | 0.5μm分辨率 | |||
導軌 | (X/Y) 交叉滾子導軌 Z直線導軌 | |||
攝像系統 | SBK-HC595 1/3英寸700線彩色高清晰度攝影機(帶白平衡功能) | |||
光源 |
輪廓光 | 輪廓光 LED冷光源,透射光加裝聚光鏡片實現平行光照射 | ||
表面光 | LED冷光源,軟件操控,減少電氣元件損壞。 | |||
光學鏡頭 | SBK電子卡位鏡頭,6.5:1變倍范圍 | |||
放大倍率 | 光學放大倍率:0.7~4.5×;影像放大倍率:20~156 | |||
軟件 | SBK-E專用手動測量軟件 | |||
電源 | 220V/50Hz/3A | |||
工作環境 | 溫度20℃±2℃,溫度變化<2℃/hr,濕度30~80% | |||
影像儀專用桌 | 內置開關電源、控制器、電源控制開關、指示燈、移動滾輪 | |||
保修期 | 1年 |
