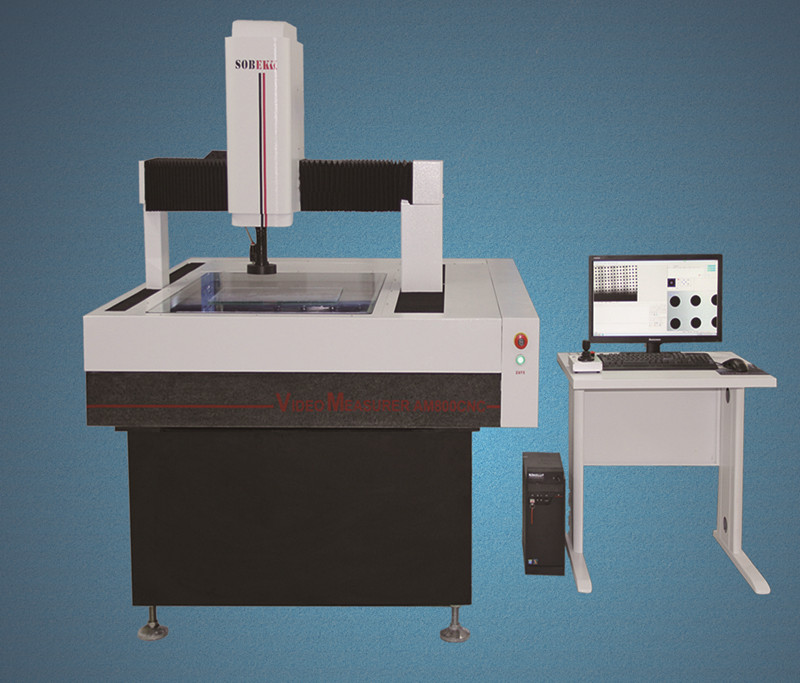

　　AM系列全自動影像測量?jī)x

源自SOBEK(www.sobekk.com)杰出的影像儀硬件技術，配備了業界功能最強大的自動影像測量軟件，可對點、線、圓等元素實現精準測量，并具有強大的報表輸出功能，強大的抓邊能力,特別適用于種類多、大批量的產品測量，廣泛應用機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機(電腦)、液晶電視(LCD)、印刷電路板(線路板、PCB)、汽車、醫療器械、鐘表、儀器儀表等行業。

　　AM龍門全自動影像測量?jī)x的主要特點：
　　◆ 高性能松下伺服電機運動裝置,保證儀器高速運行下高靜音,高精度,高重復度
　　◆ TPI精密絲桿、讓測量定位精度準確可靠、定位精度可達到0.001
　　◆ 立柱和底座采用高精度的花崗巖結構、穩定可靠。
　　◆ 配備SBK-CNC多功能測量軟件、讓測量速度比AC系列自動影像測量?jī)x提升2倍.
　　◆ 英國“RENISHAW”0.0005mm金屬光柵、測量數據更具穩定性和高精密性
　　◆ 測量數據可導入Word、Excel、AutoCAD、圖文并茂的報表輸出功能、輕松輸出檢測結果
　　◆ 具有自動輪廓掃描、輪廓跟蹤、產品外形自動掃描等功能.
　　◆ 三軸采用臺灣上銀精密級線性滑軌和TBI高精度滾珠絲桿、保證機器精度及使用壽命。
　　◆ CNC專用高清晰度鏡頭和專用高分辨率CCD、實現產品高清晰度測量。
　　◆ 業界先進的雙影像導航鏡頭、輕松實現編程及程序測量,可選用自動變倍鏡筒.
　　技術參數

型號		AM600CNC	AM800CNC	AM1200CNC
行程		600×500×200	800×600×200	1200×800×200
外形尺寸		1250 x1700x1700	1425x2100x1700	1950x2600x1700
工作臺玻璃尺寸		660x560	860x660	1260x860
重量		1900	2500	3400
承重		20	25	30
X 、Y軸測量精度(μm)		3+L/200
Z軸測量精度(μm)		5.0+L/100
重復精度（μm）		0.003
X、Y軸運動速度		0-600mm/S（任意選擇）
Z軸運動速度		0-100m/S(任意選擇)
操作方式		搖桿+軟件
光柵尺		英國“RENISHAW”0.001mm金屬光柵
導軌		臺灣“上銀”精密級（行走平行度精度≤0.002mm）直線導軌
絲桿		臺灣“TBI”研磨滾珠絲桿
軸承		日本原裝“NSK” 雙例組合向心球軸承
電機		日本“松下”交流同步伺服電機，定位精度≤0.002mm
運動控制器		SBK4000（全閉環控制器）
光電限位開關		日本原裝“歐姆龍”光電限位開關
搖桿		德國“MEGATRON”霍爾型三軸操縱桿
攝像機		SBK-HC600 1/2英寸700線彩色高清晰度攝影機（帶白平衡功能）
視頻卡		北京“大恒”高解析度雙路彩色視頻卡
光源	輪廓光	輪廓光 LED冷光源，透射光加裝聚光鏡片實現平行光照射
	表面光	4環8分區LED冷光源，軟件操控，減少電氣元件損壞。
光學鏡頭		0.7-4.5X光學變倍鏡頭，1:6.5變倍比
放大倍率		光學放大倍率：0.7～4.5×；影像放大倍率：24～158X
軟件		SBK-CNC專用全自動測量軟件(超強尋邊功能)
電腦		聯想商用電腦：D1840CPU、2G硬盤、500G內存、19寸液晶顯示器、DVD光驅
電源		220V/50Hz/3A
工作環境		溫度20℃±2℃，溫度變化<2℃/hr，濕度30～80%
影像儀專用桌		內置開關電源、控制器、電機驅動器、電源控制開關、指示燈、急停開關、移動滾輪
保修期		12個月

　　* L表示測量長度，以毫米為單位。
